Tour élévateur

Tour élévateur

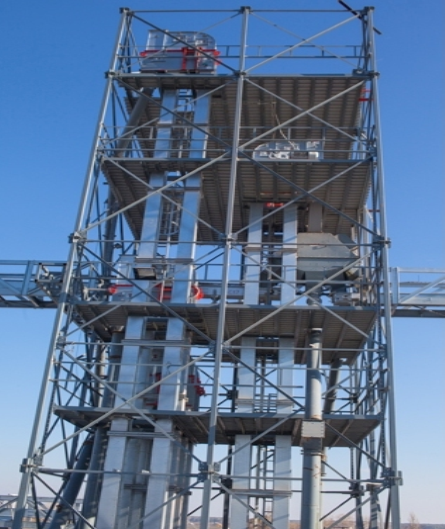

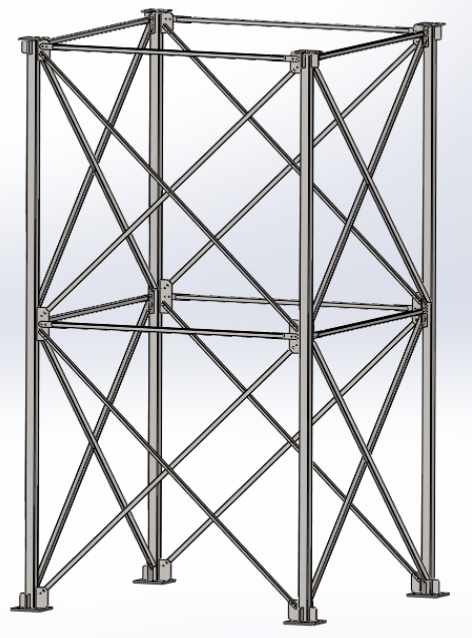

Les tours sont utilisés pour soutenir l'élévateur et ses équipements et dans le but de soutenir la passerelle du sol. Leur avantage est la facilité d'installation. Leur taille dépend des besoins et des exigences.

Tanıtım	Özellik
Kaplama	(Boyalı(RAL-7031 mat gri)&(Sıcak Daldırma Galvaniz EN ISO 1461 (Min80 µm)
Malzeme Özellikleri	ASTM A36 - S235 JR
Deprem yükü	UBC-97 normunda Zone 1- America Uniform Bulding Code(Türkiye için zone 5)
Kar Yükü Ve Ölü yük (kg/m2)	146
Rüzgar yükü (km/s)	145
Max Platform Sayısı(Adet)	2
Max.Platform yükleri (kg)	850
Max Yük Vinci Kapasitesi (kg)	1180
Max Ekstra Yükler (kg)	1000
Dizayn Standartları	IBC 2006, ASCE7-05, UBC-97, ASD Load Combinations
	AISC 2005 Steel Construction Manual -ASD 13. Ed
	AISC 2005 Steel Construction Manual -ASD 13. Ed., AWS D1.1

Technical Specifications

Capacity Charts

Tablonun devamını görmek için yana kaydırınız.

Model	Kod	Tanım	Kaplama	A	B	Min. Yükseklik	Max. Yükseklik
K	EKK-2525X	Elavetör Kulesi K Model 2,5X2,5	B&G	2500	2500	18	42
	EKK-3030X	Elavetör Kulesi K Model 3x3	B&G	3000	3000	18	42
	EKK-3535X	Elavetör Kulesi K Model 3,5x3,5	B&G	3500	3500	18	42
	EKK-4040X	Elavetör Kulesi K Model 4x4	B&G	4000	4000	18	42
	EKK-5050X	Elavetör Kulesi K Model 5x5	B&G	5000	5000	18	42
	EKK-6060X	Elavetör Kulesi K Model 6x6	B&G	6000	6000	18	42

Model	Kod	Tanım	Kaplama	A	B	Min. Yükseklik	Max. Yükseklik
H	EKH-5050X	Elavetör Kulesi K Model 5x5	B&G	5000	5000	18	42
H	EKH-6060X	Elavetör Kulesi K Model 6x6	B&G	6000	6000	18	42
İsteğe göre B(Boyalı), G(Galvanizli) olarak üretilmektedir.
*Ölçüler mm olarak verilmiştir.
X:Kaplamayı ifade etmektedir.
