Elevador de Cangilones

El Elevador de Cangilones, sirve para transportar el grano verticalmente, se diseña desde 25 thp a 1200 thp capacidad según la necesidad. Elevadores de cangilones consisten en secciones de cabeza, tronco y arranque que son totalmente conectadas con un perno. El perno conectado a la estructura acelera el montaje, servicio y mantenimiento de los elevadores de cangilones.

La sección de la cabeza es una fuerte construcción fabricada a partir de acero galvanizado según el modelo. La parte delantera de la cabeza está cubierta de polietileno para evitar escoriaciones durante el proceso de descarga de grano. Tiene algunas especificaciones que ofrece facilidad como, por ejemplo, mantenimiento y puerta de limpieza (opcionalmente como parrilla) se abre y cierra a manualmente. Las piezas separables proporcionan acceso fácil durante el mantenimiento. Salida de explosión de polvo está a su disposición opcionalmente en la parte superior de la cabeza (con interruptor), correa sensor deslizante, control de rondas, enganche remolque, motor piezas de protección están disponibles en el paquete ascensor de seguridad.

El montaje puede ser más preciso con la longitud del tronco de 3m-2, 4m-2m-1, 2m - 1m y bridas soldadas. La unión del tronco lleva una buena alineación y fuerte construcción robusta. El montaje con tornillo facilita la instalación.

El tronco estándar con puerta de inspección permite al operador ver las cubetas y permite el acceso fácil a las correa y a las cubetas. Opcionalmente, la salida de explosión de polvo (con interruptor) y salida de colección de polvo están disponibles. Salida (con interruptor) y salida de colección de polvo están disponibles.

Estructura modular revestida permite el fácil acceso y mantenimiento. Las correas del elevador de cangilones son de alta calidad y durabilidad contra el desgaste, alta temperatura y aceite. Cangilones estándar están fabricados en polietileno de alta densidad. Cangilones de acero opcionales están disponibles. Elevadores de cangilones tienen una estructura ergonómica que permite el flujo de grano con regularidad. Se puede utilizar en el sistema de seguridad debido a su diseño personalizado.

La entrada estándar tiene un imán opcional (con 1-2-3-4 de apertura). Ayuda a que el sistema se vuelva más simplemente quitando la variedad de accesorios.

Especificaciones

Tabla de capacidad

Tablonun devamını görmek için yana kaydırınız.

Elevatör Kapasite Seçim Kutusu
Elevatör	Nominal Kapasite			Kayış Hızı		Tambur Devri	Elevatör Kovası
Modeli	(m3/s)	(BPH)	(t/s)(769kg/m3)	Nominal(m/sn)	Nominal(fpm)	Nominal(d/dk)	Kova Modeli
31G-25	33	923	25	2,09	411,42	126,9	M160x140
53H-50	65	1845	50	1,93	379,92	69,60	Maxi-Lift 9"x6"
63J-100	130	3690	100	2,92	574,80	88,60	Maxi-Lift 11"x6"
79K-150	195	5535	150	2,95	580,71	71,30	MaxiLift 12"x8"
97K-200	260	7380	200	3,62	712,60	71,30	Maxi-Lift 12"x8"
107L-300	390	11070	300	3,23	635,83	57,70	Maxi-Lift 16"x8"
122M-400	520	14760	400	3,69	726,38	57,70	Maxi-Lift 20"x8"
107L2-500	650	18450	500	3,23	635,83	57,70	2*Maxi-Lift 16"x8"
122L2-600	780	22141	600	3,69	726,38	57,70	2*Maxi-Lift 16"x8"
122L2-700	910	25831	700	3,69	726,38	57,70	2*Maxi-Lift 16"x8"
122M2-800	1040	29521	800	3,69	726,38	57,70	2*Maxi-Lift 20"x8"
122M2-900	1170	33211	900	3,69	726,38	57,70	2*Maxi-Lift 20"x8"
122L3-1000	1300	36901	1000	3,69	726,38	57,70	2*Maxi-Lift 16"x8"
122M3-1200	1560	44281	1200	3,69	726,38	57,70	2*Maxi-Lift 20"x8"

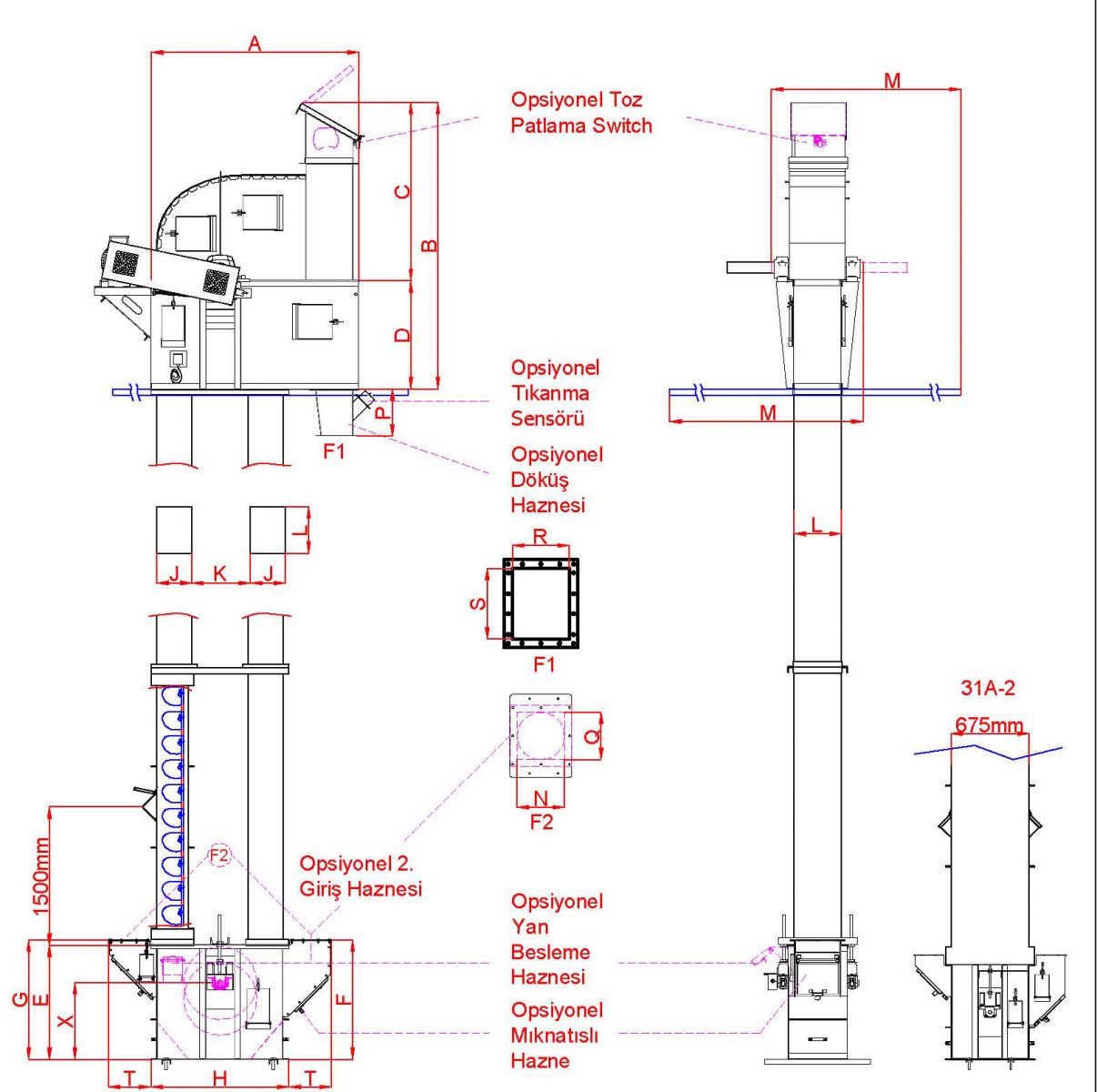

Elevatör Ölçü Tablosu
Model	Tambur Çapı	A	B	C	D	E	F	G	H	J	K	L	N	Q	P	R	S	T
KE 31H-2	314	1090	1540	875	660	810	900	660	670	***	***	296	168	168	405	168	168	290
KE 53G-5	530	1600	1950	1350	600	980	1030	940	1030	292	445	350	219	219	405	219	219	450
KE 63J-10	630	1750	2400	1460	940	980	1025	945	1084	267	550	400	273	273	405	273	273	450
KE 79K-15	790	2250	2900	1750	1150	1500	1450	1200	1420	367	686	450	323	323	405	323	323	500
KE 97K-20	970	2500	3300	2100	1200	1500	1450	1200	1620	367	886	450	323	323	405	323	323	500
KE 107L-30	1070	2750	3600	2070	1530	1830	1700	1400	1675	330	1015	550	406	406	405	406	406	600
KE 107L2-50	1220	2800	3700	2170	1530	1830	1700	1400	1675	330	1015	990	457	457	405	457	457	700
KE 122M-40	1070	2850	3700	2170	1530	1830	1700	1400	1830	330	1165	670	457	457	405	457	457	600
KE 122L2-60	1220	2850	3700	2170	1530	1830	1700	1400	1830	330	1165	990	508	508	405	508	508	700
KE 122L2-70	1220	2850	3700	2170	1530	1830	1700	1400	1830	330	1165	990	508	508	405	508	508	700
KE 122M2-80	1220	2850	3700	2170	1530	1830	1700	1400	1830	330	1165	1190	609	609	405	609	609	700
KE 122M2-90	1220	2850	3700	2170	1530	1830	1700	1400	1830	330	1165	1190	609	609	405	609	609	700
KE 122L3-100	1220	2850	3700	2170	1530	1830	1700	1400	1830	330	1165	1500	609	609	405	609	609	700
KE 122L3-120	1220	2850	3700	2170	1530	1830	1700	1400	1830	330	1165	1810	609	609	405	609	609	700

Kod	Tambur Çapı		Kolon Ölçüsü				Standart Sac Kalınlıkları (mm)
Modeli	Tambur Çapı		Kolon Ölçüsü				Tahrik		Avare
	mm	inch	mm		inch		Alt	Üst	Avare
31H-25	314	12,4	670	290	26,4	11,4	3	2	3,5
53G-50	530	20,9	292	350	11,5	13,8	3,5	2	3,5
63J-100	630	24,8	267	400	10,5	15,7	3,5	2	3,5
79K-150	790	31,1	367	450	14,4	17,7	3,5	2	4
97K-200	970	38,2	367	450	14,4	17,7	3,5	2	4
107L-300	1070	42,1	330	550	13,0	21,7	4	2	4
122M-400	1220	48,0	330	670	13,0	26,4	4	2	4
107L2-500	1070	4201	330	990	13,0	39,0	4	2	4
122L2-600	1220	48,2	330	990	13,0	39,0	4	2	4
122L2-700	1220	48,2	330	990	13,0	39,0	4	2	4
122M2-800	1220	48,2	330	1190	13,0	46,9	4	2	4
122M2-900	1220	48,2	330	1190	13,0	46,9	4	2	4
122L3-1000	1220	48,2	330	1500	13,0	59,1	4	2	4
122M3-1200	1220	48,2	330	1810	13,0	71,3	4	2	4

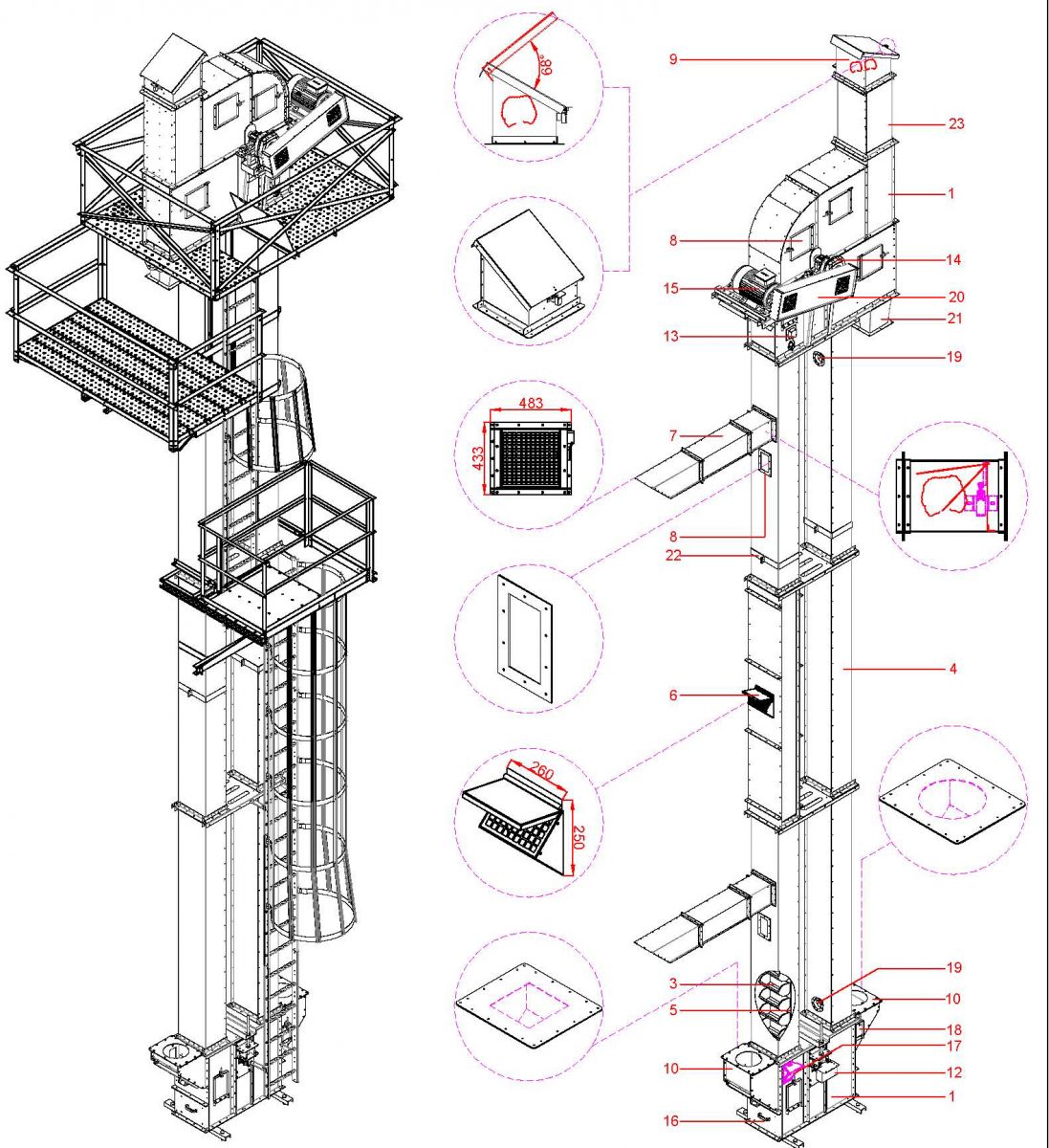

Açıklama	*Standart () Opsiyenel() Özel()*
1	Avare Gövedesi* Head Section
2	Tahrik Gövdesi* Boot Section
3	Polietilen Kova* Sac Kova** Polythlene Bucket
4	Elevatör Kolonu* Kalınlık*
5	Elevatör Kayışı*
6	Bakım ve Gözetleme Kapağı*
7	Kolon Patlama Kapağı ve Switchi**
8	Gözetleme Penceresi*
9	Tahrik Toz Patlama Kapağı**
10	Tahıl Giriş Haznesi* Giriş Sayısı**
11	Tahıl Çıkış Haznesi*
12	Devir Sensörü**
13	Kayış Kayma Sensörü**
14	Redüktör-**
15	Motor-**
16	Temizleme Kapağı*
17	Elle Yükleme Kapağı**
18	Elle Yandan Basleme**
19	Toz Toplama Borulama Girişi**
20	Kayış-Kasnak Sistemi ve Muhafazası*
21	Tıkanma Sensörlü Döküş Haznesi**
22	Kule Bağlantı Kiti*
23	Tahrik Toz Patlama Uzatma Borusu**
